一、引言
ABB ACS800 系列變頻器在冶金、礦山、化工、船舶及大型機械設備中得到廣泛應用。該系列驅動器以模塊化設計和強大的傳動控制能力而著稱，尤其在多傳動系統（Multidrive）中，ACS800-11 進線側變流器（Line Converter）與電機側變流器（Inverter Unit）協同運行，形成完整的交直交變換與能量回饋體系。然而，在實際運行過程中，用戶經常會遇到 FF51 故障代碼（LINE CONV），這意味著進線側變流器發生了異常。
本文將從 原理剖析、故障機理、常見原因、排查步驟、圖紙解析、工程案例 等多個角度，對 FF51 故障進行深入分析，并提出系統化解決方案，幫助維護人員和工程師快速定位問題、采取有效措施，從而減少停機時間和經濟損失。

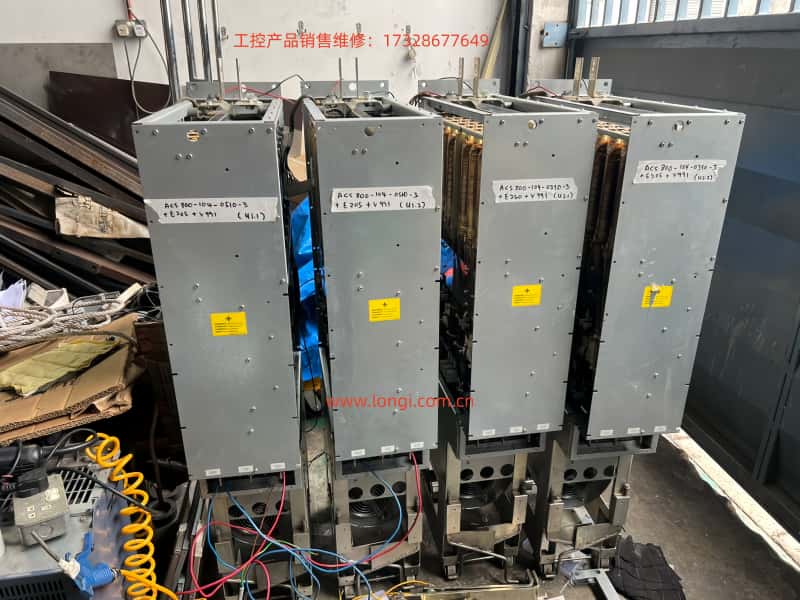

二、ACS800-11 多傳動系統概述
2.1 結構組成
ACS800-11 多傳動系統一般包括以下主要部分：
進線單元（Line Converter Unit, LCU）
負責將電網三相交流轉換為直流電壓（DC Link），并可實現有源整流和能量回饋。
直流母線（DC Link）
通過共用的直流母排，將進線單元和多個電機側單元連接在一起。
電機側單元（Inverter Unit, INU）
將直流電壓逆變為所需的交流電壓，驅動電機運行。
控制與通信系統（RMCU, CDP, 光纖鏈路）
包括整流控制單元、驅動器控制面板、通信接口等，用于狀態監測和控制。
2.2 運行原理
整流階段：進線側 IGBT 模塊工作于 PWM 控制模式，將電網 AC 轉為 DC，并控制功率因數與諧波。
逆變階段：電機側 IGBT 模塊將 DC 轉為可控頻率的 AC，實現調速與轉矩控制。
能量回饋：在制動或下放工況下，多余能量通過 LCU 回饋至電網。
2.3 FF51 故障的特殊性
在多傳動系統中，FF51 故障并不直接指出某個器件損壞，而是代表 進線單元出現異常，需要進一步查看其內部故障代碼。因此，FF51 是一種“上層報警”，要求工程師深入到進線側控制和硬件回路進行檢查。
三、FF51 故障定義與觸發機制
3.1 官方定義
3.2 觸發條件
FF51 的出現通常與以下三類情況相關：
電源異常：輸入電網不穩定，如缺相、電壓跌落、電壓尖峰。
硬件異常：整流橋、熔斷器、電抗器、電容等器件損壞。
控制異常：RMCU 板失效、光纖通信中斷、24V 輔助電源故障。
3.3 故障響應
當 FF51 出現時，系統會：
四、FF51 故障的常見原因分析
4.1 電網因素
三相電壓不平衡（超過 ±10%）
電壓瞬時跌落或短時斷電
諧波干擾過大
電源進線缺相
4.2 硬件損壞
整流橋故障
IGBT 模塊擊穿短路
二極管開路或短路
導致輸入電流異常或 DC 母線電壓失控
熔斷器熔斷
電抗器/濾波器故障
電容老化
4.3 控制與信號問題
五、圖紙解析與關鍵檢查點
在維護 ACS800-11 時，理解電氣圖紙至關重要。從用戶提供的原始圖紙中，可以提煉出以下檢查要點：
端子排 X20/X25
連接進線單元的控制信號與電源分配點。
檢查 +24VDC、GND 是否正常。
RMCU 與 INU 光纖通信
進線熔斷器 F1/F2/F3
整流橋模塊 U/V/W → DC+ / DC-
使用萬用表測量是否短路。
重點檢查是否存在單臂擊穿。
電抗器與母排連接
六、FF51 故障的排查流程
一個系統化的排查流程如下：
讀取子故障代碼
檢查電源輸入
檢測功率器件
使用萬用表二極管檔，逐一檢測 IGBT 模塊。
檢查電容器 ESR 是否異常。
確認控制與通信
確認 RMCU 與主控之間光纖正常。
測試 24V 輔助電源是否穩壓。
重新上電并監測
七、工程案例分析
案例一：冶金軋機
某鋼廠軋機使用 ACS800-11 驅動，頻繁報 FF51。檢查發現，進線電壓波動較大且存在缺相，導致整流單元保護動作。安裝電源補償裝置后，故障消失。
案例二：礦山提升機
礦山井提升機報 FF51，經檢測，進線側整流 IGBT 模塊一相擊穿。更換功率模塊后恢復正常。
案例三：化工廠循環泵
化工廠 ACS800 系統報 FF51，但電源穩定。進一步排查發現，RMCU 控制板與 INU 光纖連接松動。重新插拔并固定后，故障消除。
八、預防措施與維護建議
電源質量管理
定期檢測功率單元
每年檢測一次 IGBT 模塊與母線電容。
監測 ESR 與溫升情況。
加強接線與通信檢查
維護記錄與預警系統
九、結論
FF51 故障是 ABB ACS800-11 多傳動系統中較為典型的報警信息，代表進線側變流器出現故障。其成因可能來自 電源、電氣硬件、控制與通信 三個方面。通過系統化的排查方法、結合電氣圖紙與實際測試，可以快速定位問題。對企業而言，科學的預防性維護措施、完善的電源管理和規范的操作習慣，是減少 FF51 故障發生的關鍵。
